GÖRÜNTÜ SENSÖRLERİ HAKKINDA

GÖRÜNTÜ SENSÖRLERİ HAKKINDA

Bir görüntü, bir ağ kamerası tarafından yakalandığında, ışık lensin içinden geçer ve
görüntü sensörü. Görüntü algılayıcısı, piksel olarak da adlandırılan ve miktarı kaydeden resim öğelerinden oluşur
Onların üzerine düşen ışık. Alınan ışık miktarını karşılık gelen sayıda
Elektronlar. Işık ne kadar güçlü olursa, o kadar çok elektron oluşur. Elektronlar,
voltajına dönüştürdükten sonra bir A / D-dönüştürücü vasıtasıyla sayılara dönüştürüldü. Tarafından oluşturulan sinyal
sayılar, kameranın içindeki elektronik devreler tarafından işlenir.
Halen, bir kameradaki görüntü algılayıcısı için kullanılabilen iki temel teknoloji, yani CCD
(Charge-coupled Device) ve CMOS (Complementary Metal-Oxide Semiconductor). Onların tasarımı ve farklı

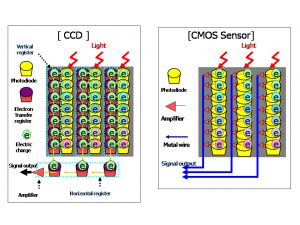

güçlü ve zayıf yönleri aşağıdaki bölümlerde açıklanacaktır. Şekil 1’de CCD ve
CMOS görüntü sensörleri.

Renkli filtreleme
Görüntü sensörleri, renk bilgisine sahip olmadan parlaktan karanlığa kadar ışık miktarını kaydeder. CMOS beri
ve CCD görüntü algılayıcıları ‘renk kör’, sensörün önündeki bir filtre sensörün renk tahsis etmesine izin verir
Her piksele tonlar. İki yaygın renk kayıt yöntemi RGB (Kırmızı, Yeşil ve Mavi) ve CMYG
(Camgöbeği, Macenta, Sarı ve Yeşil). Kırmızı, yeşil ve mavi farklı renklerde karıştırılan ana renklerdir
kombinasyonlar, insan gözü tarafından görülebilen renklerin çoğunu üretebilir.
Kırmızı-yeşil ve yeşil-mavi filtrelerin sıralarını değiştiren Bayer dizisi en yaygın olanıdır
RGB renk filtresi, bkz. Şekil 2 (sol). Insan gözü diğer ikisinden daha yeşilye duyarlı olduğundan
renkleri, Bayer dizisi iki kat daha fazla yeşil renk filtresi vardır. Bu aynı zamanda Bayer dizisi ile,
insan gözü, filtrede üç renk eşit ölçülerde kullanılıyorsa daha fazla detayı tespit edebilir.
Bayer array renk filtresi (solda) ve CMYG color filter array (sağda)
Rengi filtrelemek ya da kaydetmek için diğer bir yol, tamamlayıcı renkleri olan cam göbeği, macenta ve sarıyı kullanmaktır.
Sensörler üzerinde tamamlayıcı renk filtreleri genellikle bir CMYG renk dizisi oluşturmak için yeşil filtrelerle birleştirilir,
CMYG sistemi genel olarak daha geniş spektral banttan dolayı daha yüksek piksel sinyalleri sunar
geçmektedir. Bununla birlikte, sinyaller daha sonra RGB’ye dönüştürülmelidir, çünkü bu son görüntüde kullanılır ve
dönüştürme daha fazla işlem ve eklenen gürültü anlamına gelir. Sonuç, sinyal-gürültüye ilişkin ilk kazanımın
azaltılır ve CMYG sistemi çoğu zaman doğru renk sunmada iyi değildir.
CMYG renk dizisi, interlaced CCD görüntü algılayıcılarında sıklıkla kullanılırken, RGB sistemi öncelikle
aşamalı tarama görüntü sensörlerinde kullanılır. Geçmeli CCD görüntü algılayıcıları ve
Aşamalı tarama görüntü sensörleri.

Rengi filtrelemek ya da kaydetmek için diğer bir yol, tamamlayıcı renkleri olan cam göbeği, macenta ve sarıyı kullanmaktır.
Sensörler üzerinde tamamlayıcı renk filtreleri genellikle bir CMYG renk dizisi oluşturmak için yeşil filtrelerle birleştirilir.
CMYG sistemi genel olarak daha geniş spektral banttan dolayı daha yüksek piksel sinyalleri sunar
geçmektedir. Bununla birlikte, sinyaller daha sonra RGB’ye dönüştürülmelidir, çünkü bu son görüntüde kullanılır ve
dönüştürme daha fazla işlem ve eklenen gürültü anlamına gelir. Sonuç, sinyal-gürültüye ilişkin ilk kazanımın
azaltılır ve CMYG sistemi çoğu zaman doğru renk sunmada iyi değildir.
CMYG renk dizisi, interlaced CCD görüntü algılayıcılarında sıklıkla kullanılırken, RGB sistemi öncelikle
aşamalı tarama görüntü sensörlerinde kullanılır. Geçmeli CCD görüntü algılayıcıları ve
Aşamalı tarama görüntü sensörleri.
CCD teknolojisi
Bir CCD sensöründe, sensörün piksellerine düşen ışık (şarj), çipten
bir çıkış düğümü veya yalnızca birkaç çıkış düğümü. Masraflar, tamponlanmış gerilim seviyelerine dönüştürülür ve
bir analog sinyal olarak gönderilir. Bu sinyal daha sonra yükseltilir ve bir A / D dönüştürücü kullanılarak sayılara dönüştürülür.
CCD teknolojisi, özellikle kameralarda kullanılmak üzere geliştirildi ve CCD sensörleri
30 yılı aşkın bir süredir. Geleneksel olarak CCD sensörlerinin CMOS sensörlere kıyasla bazı avantajları vardır,
daha iyi ışık hassasiyeti ve daha az gürültü gibi. Ancak son yıllarda bu farklılıklar ortadan kalktı.


CCD sensörlerin dezavantajları, daha fazla elektronik gerektiren analog bileşenler olması
sensörün dışındaki devre, üretmek daha pahalıdır ve 100 kat daha fazla tüketebilirler
CMOS sensörlerden daha güçlüdür. Artan güç tüketimi kamera ısı sorunlarına neden olabilir,
görüntü kalitesini olumsuz etkilemekle kalmaz aynı zamanda maliyet ve çevresel etkileri de artırır
ürünün.

CCD sensörleri de daha yüksek bir veri hızı gerektirir, çünkü her şey sadece bir çıkış amplifikatöründen geçmelidir,

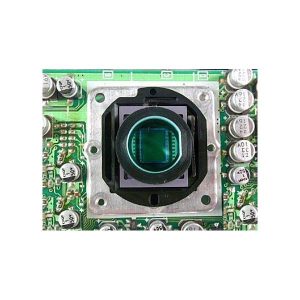

veya birkaç çıkış amplifikatörü. Bir CCD PCB (Baskılı Devre Kartı) .

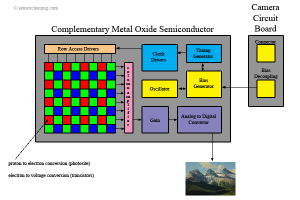

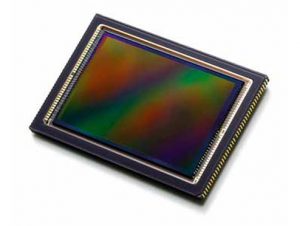

CMOS teknolojisi
Erken olarak, sıradan CMOS yongaları görüntüleme amaçları için kullanıldı, ancak görüntü kalitesi nedeniyle zayıftı.
onların daha aşağı ışık duyarlılığı. Modern CMOS sensörleri daha özel bir teknoloji kullanıyor ve kalite
ve sensörlerin ışık duyarlılığı son yıllarda hızla artmıştır.
CMOS çiplerinin birçok avantajı vardır. CCD sensörünün aksine, CMOS yongası amplifikatörleri ve
A / D dönüştürücüleri kameralar için maliyeti düşürür;
görüntüsü. Her CMOS pikseli, dönüştürme elektroniği içerir. CCD sensörlerine kıyasla, CMOS sensörleri
daha iyi entegrasyon olanakları ve daha fazla işlev. Bununla birlikte, çipin içine devre eklenmesi
çizgiler ve diğer desenler gibi daha yapılandırılmış gürültüye neden ola



bilir. CMOS sensörlerin ayrıca bir
daha hızlı okuma, daha düşük güç tüketimi, daha yüksek gürültü bağışıklığı ve daha küçük bir sistem boyutu.

Gerektiğinde bir CMOS sensörünün kalibre edilmesi, bir CCD sensörünün kalibrasyonundan daha zor olabilir.
Ancak teknoloji geliştirme CMOS sensörlerini kalibre etmeyi kolaylaştırdı ve günümüzde bazıları
kendi kendini kalibre.



‘Pencereleme’ sağlayan bir CMOS sensöründen tek tek pikselleri okumak mümkündür;
sensör alanının parçaları, bir seferde tüm sensör alanı yerine okunabilir. Bu şekilde daha yüksek
kare hızı, sensörün sınırlı bir bölümünden ve dijital PTZ (pan / tilt / zoom) işlevlerinden sağlanabilir
kullanılabilir. Ayrıca, çeşitli kırpılmış görüntüleme alanlarına izin veren çoklu görüntü akışına ulaşmak da mümkündür.

HDTV ve megapiksel sensörler
Megapiksel ve HDTV teknolojisi ağ kameralarının daha yüksek çözünürlüklü video görüntüleri sunmasına olanak tanır
analog CCTV kameralar, diğer bir deyişle, ayrıntıları görme ve insanlar ve nesneleri tanımlama imkânını arttırırlar –
video gözetim uygulamalarında kilit öneme sahiptir. Bir megapiksel veya HDTV ağ kamerası en az
geleneksel, analog CCTV kamera kadar iki kat daha yüksek bir çözünürlük. Megapiksel sensörler kilit bileşenlerdir
HDTV, megapiksel ve çok megapiksel kameralar ile son derece detaylı görüntüler sağlamak için kullanılabilir
ve çok bakışlı akış.

Megapiksel CMOS sensörleri daha yaygın olarak bulunur ve genellikle megapiksel CCD’den daha ucuzdur
sensörler – çok pahalı CMOS sensörlerine dair bol örnekler olmasına rağmen.
Elbette bir dezavantaj olan hızlı bir megapiksel CCD alıcısı yapmak zordur ve
CCD teknolojisi kullanarak çok megapikselli bir kamera kurmak zor.
Megapiksel kameralardaki birçok sensör, genellikle VGA sensörleri ile aynı boyuttadır;
640 × 480 piksel. Bir megapiksel sensör VGA sensöründen daha fazla piksel içerdiğinden, her birinin boyutu
Bir mega piksel sensördeki piksel, bir VGA sensöründen daha küçük olur. Sonuç olarak, bir megapiksel sensör
piksel başına bir VGA sensöründen daha az ışık hassasiyeline sahiptir, çünkü piksel boyutu daha küçük ve hafiftir
bir cisimden yansıdığı daha fazla piksele yayılır. Bununla birlikte, teknoloji megapiksel hızla gelişiyor
sensörler ve ışığa duyarlılık açısından performans sürekli iyileşiyor.
Ana farklılıklar
CMOS sensör, amplifikatörler, A / D dönüştürücüleri ve çoğunlukla ilave işlemler için devreler içerir,
CCD sensörlü bir kamerada birçok sinyal işleme işlevi,
sensörü. CMOS sensörleri, CCD görüntü sensörlerinden daha düşük bir güç tüketimine sahiptir;
kameranın içindeki sıcaklık daha düşük tutulabilir. CCD sensörleri ile ısı sorunları, paraziti artırabilir,
ancak diğer yandan, CMOS sensörleri yapılandırılmış gürültüye daha fazla maruz kalabilir.
Bir CMOS sensörü, bir CCD ile gerçekleştirilemeyen ‘pencere açma’ ve çoklu görüntü akışına izin verir
sensörü. Bir CCD sensörünün genel olarak sensör başına bir şarj-voltaj dönüştürücü bulunurken, bir CMOS sensörü
piksel başına bir tane var. Bir CMOS sensöründen daha hızlı okunması, çok megapiksel için daha kolay kullanılmasını sağlar.


Son teknoloji gelişmeler, bir CCD ile bir CCD arasındaki ışığa duyarlılık farkını ortadan kaldırdı.
Belirli bir fiyat noktasında CMOS sensörü. kamera sistemleri ve güvenlik kamerası sistemleri.
Sonuç
CCD ve CMOS sensörlerin farklı avantajları var, ancak teknoloji hızla gelişiyor ve durum
sürekli değişir. Bu nedenle, bir kamera üreticisi için en iyi strateji – ve Eksen
İletişim uyarlıdır – her kamera için sensörleri sürekli değerlendirip test etmektir.
geliştirildi. Seçilen sensörün CCD veya CMOS teknolojisine dayanıp dayanmadığı sorusu
ilgisiz. Tek odak, sensörün görüntüyü sağlayan bir ağ kamerası oluşturmak için kullanılabilmesi.
ihtiyaç duyulan kaliteyi ve müşterilerin video gözetim gereksinimlerini karşılar
